Powerline veya HomePlug Adaptörleri Nasıl Kurulur?

Aramayı başlatmak için tıklayın!

Cihazlarınızı ev ağınıza bağlamak için yeni Ethernet kabloları kullanmak yerine neden mevcut elektrik güç kablolarınızı kullanmıyorsunuz ?

Powerline veya Homeplug ağlarının arkasındaki fikir budur.

Not: HomePlug, mevcut ev elektrik kabloları üzerinden ağ oluşturmaya yönelik güç hattı spesifikasyonlarının aile adıdır.

HomePlug adaptörleri tipik olarak Wi-Fi donanımlı olmayan cihazları bir ev ağına bağlamak ve mevcut ağların kapsamını genişletmek için kullanılır.

Aramayı başlatmak için tıklayın!

Normalde ev tipi fiş adaptörlerini çiftler halinde satın alırsınız ve bu durumda yapmanız gereken tek şey onları prize takmak ve çalışırlar.

Ancak arızalı cihazları değiştirmek veya mevcut bir elektrik hattı ağını genişletmek farklı bir hikaye.

Ne öğreneceksin

Bu kılavuzda, ev tipi Ethernet adaptörlerini kullanarak elektrik hattı ağına, nasıl çalıştığına ve bir ev ağını nasıl kurduğunuza bakacağız. Öğreneceksiniz:

• Elektrik hattı ağı nasıl çalışır.
• Mevcut ev ağınıza nasıl entegre olur?
• Homeplug adaptörlerini kullanarak bir elektrik hattı ağı nasıl oluşturulur
• Bağdaştırıcılar bir ağdan nasıl eklenir ve ağdan çıkarılır
• Çeşitli standartların nasıl birlikte çalıştığı.
• Hangi araçları kullanabilirsiniz.

Powerline Networking’e Genel Bakış

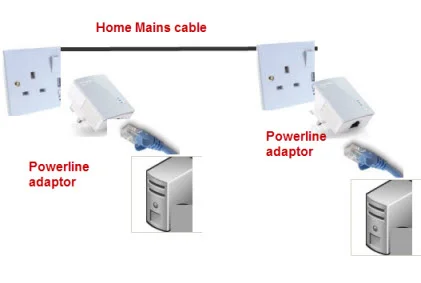

Elektrik hattı ağı, cihazları birbirine bağlamak için mevcut ana elektrik kablonuzu kullanır.

Bilgisayarlar gibi cihazlar, tıpkı bir Ethernet hub’ına veya anahtarına takacakları gibi, UTP konektörlü bir Ethernet kablosu kullanarak bir elektrik hattı adaptörüne takılır.

Güç hattı adaptörü daha sonra şebekeye takılır ve verileri iletmek için şebeke kablolarını kullanır.

Sinyali çıkarmak için aynı ana kablo sisteminde bir yerde başka bir güç hattı adaptörü gerekir.

Avantajlar

• Ek kablolama gerekmez
• Kablolama genellikle gizlidir
• Cihaza güç sağlamak için Powerline adaptörünü kullanabilir, örneğin geçişli cihazlarla
• Yeni modellerle 500Mbps gibi yüksek hızlar mümkün
• Uzun menzilli ve kalın duvarlardan ve Wi-Fi gibi diğer engellerden etkilenmez.

Ortak Elektrik Hattı Kullanımları

Genellikle kullanılırlar:

• Kablosuz yönlendiricinin kapsama alanı dışındaki cihazları bir ev ağına bağlamak için.
• Oyun konsolları gibi yüksek hızlı ve güvenilir bağlantı gerektiren bir cihazı ağa bağlamak için.
• Bir elektrik hattı Wi-Fi güçlendirici kullanarak kablosuz menzil genişletme sağlamak için.

Elektrik Hattı/Homeplug Standartları

Elektrik hattı standartları, ilk ana fiş 1.0’dan bu yana gelişmiştir. Potansiyel birlikte çalışabilirlik sorunları nedeniyle farklı standartların farkında olmak önemlidir.

Standartlar şunlardır:

• Homeplug 1.0 Hızları 14Mbs
• Turbo Hızları 85 Mbs ile Homeplug 1.0
• Homeplug AV hızları 200Mbs 500Mbps hızlar artık mevcuttur ve normal olarak AV500 olarak pazarlanmaktadır.
• Şu anda maksimum hız 1200Mbps
• HomePlug Green PHY -düşük güç versiyonu ve düşük hız.

HomePlug Birlikte Çalışabilirlik

Mevcut bir ağa başka bir bağdaştırıcı eklemeniz veya hatalı bir bağdaştırıcıyı değiştirmeniz, çalışabilirlik sorunlarıyla karşılaşacaksınız.

Genellikle homeplug 1.0 cihazları yalnızca diğer homeplug 1.0 cihazlarıyla çalışır ve Homeplug AV, AV2 ve HomePlug Green PHY birlikte çalışır, ancak Homeplug 1.0 cihazlarıyla çalışmaz.

• Homeplug 1.0, 1.0 Turbo (85 Mbps) ile,
• HomePlug AV, Homeplug aptörleriyle aynı kablo üzerinde bir arada bulunabilir, ancak homeplug 1.0 ile çalışmaz.
• Plug AV 200, AV 500M ile ancak daha düşük hızda çalışır.
• AV, AV2 ve HomePlug Green PHY tamamen birlikte çalışabilir ancak en düşük hız adaptörünün hızındadır.

Elektrik Hattı Adaptörleri Nasıl Çalışır?

Bu adaptörler temel bir anlayışa sahip olmak, sorunları gidermek. Ayrıca bunları oluşturmak, onarmak ve yükseltmek için çok önemlidir.

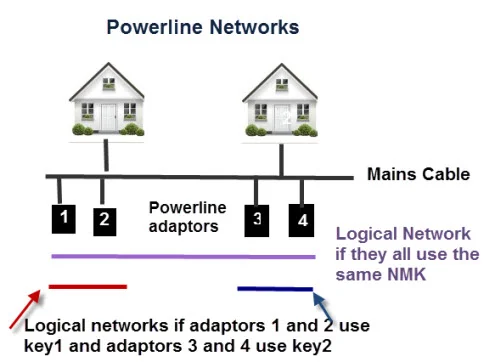

Elektrik hattı adaptörleri aynı fiziksel ortamı paylaşır ( şebeke kablosu ).

Bu, tümü elektrik hattı adaptörlerini kullanan bir mahallede potansiyel bir güvenlik riski olduğu anlamına gelir.

Bu güç hattı adaptörleri, NMK (Ağ Yönetim Anahtarı) adı verilen bir güvenlik anahtarına veya parolaya dayalı mantıksal ağlar oluşturur.

Bu anahtar, ağdaki verileri 128 bit AES (AV2) veya 56 bit DES (AV1) kullanarak şifrelemek için kullanır.

Elektrik Hattı Ağları Oluşturma

Bir elektrik hattı ağı oluşturmak için en az iki ev tipi fiş adaptörüne ihtiyacınız vardır.

Normalde adaptörleri çiftler halinde satın alırsınız ve üretici normalde her bir çifti ortak bir NMK ile gönderir.

Bu, onları prize taktığınızda kendi aralarında bağlantı kuracakları ve mantıksal bir ağ oluşturacakları anlamına gelir.

Otomatik olarak bir bağlantı kurmazlarsa, müdahale etmeniz ve eşleştirmeyi manuel olarak başlatmanız gerekecektir.

Temel fikir, bağdaştırıcılardan birini, bağlantı kurmaya çalışan başka bir bağdaştırıcıyı dinlediği alıcı bir moda koymanızdır.

Daha sonra diğer adaptörle aynı şeyi yaparsınız. İki bağdaştırıcı birbirini bulmalı ve paylaşılan bir anahtarı kabul etmelidir .

Not: Adaptörler, şebekeden çekilseler bile bu anahtarı hatırlayacaktır.

Not: Daha eski bağdaştırıcılarda (AV1), eşleştirme işlemini başlatmak için bir paylaşım/güvenlik düğmesi bulunmadığında, bağdaştırıcıyla birlikte gelen yazılım yardımcı programını kullanarak her bağdaştırıcıyı aynı anahtarla programlamanız gerekebilir.

Elektrik Hattı Ağı Senaryoları

1. Yeni bir elektrik hattı ağı oluşturma.
2. Bozuk bir adaptörün değiştirilmesi.
3. Mevcut bir elektrik hattı ağına yeni adaptörler ekleme.

Yeni Bir Elektrik Hattı Ağı Oluşturma

Bu, adaptörleri bir çift olarak satın aldığınızı varsayar. Bu durumda, bunları tercihen birbirine yakın bir şekilde elektrik prizine takın ve eşleşmeleri gerekir.

Eşleştirildikten sonra bunları gerekli konuma taşıyabilirsiniz.

Eşleşmezlerse, aşağıdaki eşleştirme prosedürünü kullanın, ancak adaptörlerle birlikte gelen belgelere de bakmak isteyebilirsiniz.

Eşleştirme Prosedürü

1. A adaptöründeki güvenlik veya NMK düğmesine 3 saniyeden kısa bir süre basın. Ardından güç LED’i yanıp sönmelidir.
2. Bir dakika içinde B adaptöründeki güvenlik veya NMK düğmesine 3 saniyeden kısa bir süre basın. Güç LED’i yanıp sönmelidir.
3. Başarılı bir bağlantı için her iki güç LED’i de yanıp sönmeyi bırakmalı ve yanık kalmalıdır.

Bozuk Bir Adaptörü Değiştirme

Adaptörlerinizden biri arızalanırsa değiştirebilirsiniz. Ancak aşağıdakilerin farkında olmalısınız.

• Homeplug 1.0, HomePlug 1.0 Turbo (85 Mbps) ile çalışır. Ancak Homeplug AV1 veya AV2 adaptörleri ile çalışmaz. Bu nedenle, eski adaptörleriniz varsa, her iki adaptörü de yenileriyle değiştirmeyi düşünün.
• Homeplug AV1 adaptörleriniz varsa, bozuk olanı mümkünse aynı hızdaki adaptör ile değiştirin.Ancak, farklı üreticilerin cihazlarının birlikte çalışması gerektiğinden bu çok önemli değildir.
• Homeplug AV1 500Mbps adaptörü ile eşleşmiş bir Homeplug AV1 200Mbps adaptörü daha düşük hızda çalışır.

Mevcut Bir Elektrik Hattı Ağına Yeni Adaptörler Ekleme

Adaptörler birer birer eklenmeli ve her seferinde eşleştirme işlemi yapılmalıdır.

Örneğin, A ve B bağdaştırıcılarıyla mevcut bir ağa iki yeni bağdaştırıcı C ve D eklemek için aşağıdakileri yapın:

1. Adaptör C’yi Adaptör A veya B ile eşleştirin , ancak her ikisini birden değil.
2. D adaptörünü Adaptör A veya B veya C ile eşleştirin .
3. Mantıksal ağ artık A , B,C,D bağdaştırıcılarından oluşuyor

Bir Ağdan Ayrılmak.

Mevcut bir ağdan bir adaptörü çıkarmak için , hala takılıyken güvenlik/NMK düğmesine 10 saniye basın.

Bağdaştırıcı, onu mevcut mantıksal ağın dışına yerleştiren yeni bir rastgele parola oluşturacaktır.

Sorun giderme

denenecek şeyler

• Eşleşmezlerse, güvenlik/NMK düğmesine 10 saniye basarak her iki cihazı da sıfırlamayı deneyebilir ve ardından tekrar deneyebilirsiniz.
• Anahtarı adaptörler üzerinde ayarlamak için adaptörlerinizle birlikte gelen yardımcı programı da kullanabilirsiniz. Powerline yardımcı programını kullanma konusuna bakın.

Powerline veya HomePlug Adaptörleri ile Wi-Fi Kapsamını Genişletme

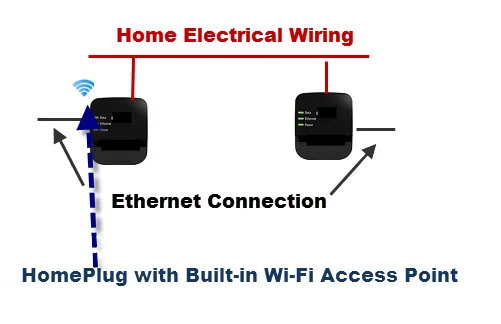

Homeplug adaptörleri, diğer konumlarda Wi-Fi kapsama alanını kolayca ve hızlı bir şekilde sağlamanıza olanak tanıyan yerleşik kablosuz erişim noktalarıyla da gelebilir.

Powerline Yazılım Yardımcı Programını Kullanma

Elektrik hattı adaptörlerinizi yönetmek için kullanabileceğiniz yazılımı içeren adaptörünüzle birlikte bir DVD almalısınız.

Değilse, yazılımı çevrimiçi olarak indirebilmelisiniz.

TP-link adaptörlerini kullanıyorum ve mevcut iki yardımcı program var.

tpPLC.exe yardımcı programı güzel bir powerlink haritası gösterirken, powerline scan .exe yardımcı programı bireysel bağdaştırıcıları yapılandırmak içindir.

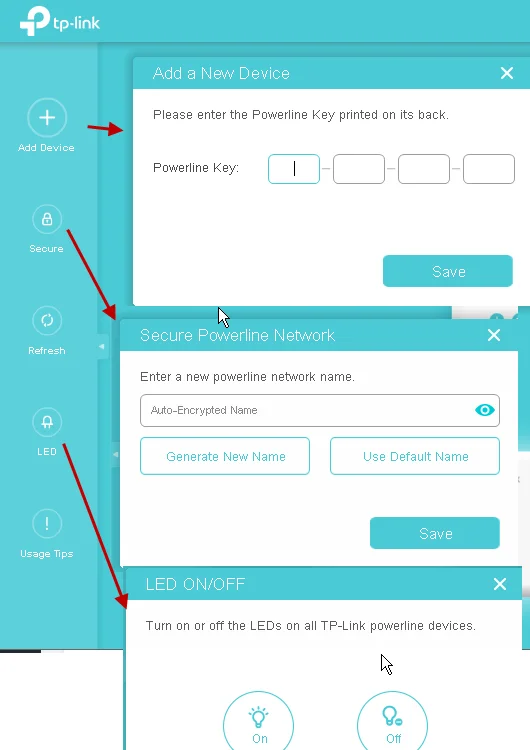

tpPLC.exe yardımcı programı, güzel bir GUI aracılığıyla aygıt eklemenize, aygıt adlarını ayarlamanıza, led’leri kapatmanıza, yeni güvenlik parolası belirlemenize olanak tanır .

Ancak en iyi özelliği, size keşfedilen tüm bağdaştırıcıları ve hat hızlarını gösteren ağ haritasıdır ve aşağıda bir örnek gösterilmiştir.

Powerline veya HomePlug Elektrik Hattı Hızları

Tıpkı WiFi gibi, her bir elektrik hattı standardı için yayınlanmış hızlar vardır. Bu hızlar teorik maksimum hızlardır ve pratikte bunları elde edemezsiniz.

Alacağınız hat hızı, evinizdeki/ofisinizdeki kablolara ve adaptörler arasındaki mesafeye göre belirlenir.

Ek olarak, tüm elektrik hattı adaptörleri aynı ortamı (şebeke kablosunu) paylaştığı için, bağlanan cihazların sayısı da çıktı hızını etkiler.

Ağımdan alınan diyagrama bakarsanız, maksimum hat hızının teorik hızdan çok daha düşük olduğunu ve bu mesafenin de rol oynadığını görebilirsiniz.

İyi bir kural, teorik hat hızının yarısıdır, bu nedenle 600Mbps’lik bir adaptör için 300Mbps civarında bir beklenti vardır.

Ancak genellikle düşük hızlı av200 adaptörlerinin hızı bile İnternet bağlantı hızlarından (15-100 Mbps) çok daha hızlıdır.

Hat Hızları ve Verim Hızları

Hat hızı, hattaki gerçek bit hızıdır. Ancak bu hat diğer cihazlar tarafından paylaşıldığı için her cihazın hızı (verim) hat hızından daha düşüktür.

Bu nedenle, kaba bir örnek olarak, iki cihaz 300Mbit/s’lik bir hat üzerinde gönderiyorsa, o zaman her cihazın çıkış hızı 150Mbps olacaktır.

Verim Hızlarını Ölçme

Bağlantının her iki ucundaki iki bilgisayar arasında veri aktararak çalıştıkları için bunların ölçülmesi çok zordur.

Ortak bir yardımcı program, Yerel Alan Ağı (LAN) hızlarını ölçmek için basit, ücretsiz ve güçlü bir araç olan Totusoft’un LANSpeedTest’idir.

Kurulumu kolay olmadığı için teknik olmayan kullanıcılar için pek uygun değil.

Pek çok kişi bir İnternet hız denetleyicisi kullanarak ölçmeye çalışır, ancak bu, normalde İnternet bağlantısının kendisi olan zincirdeki en yavaş bağlantıyla sınırlı olan genel bağlantı hızınızı ölçer.

Adaptör Satın Alma Hızlı Not

AV 500 ve üzeri gibi yüksek hızlı adaptörler satın alırken, birçok eski adaptör 100Mbps Ethernet kullandığından, Ethernet portunun hızını kontrol edin.

Dolayısıyla hat hızı 300Mbps olmasına rağmen, gerçek hız çıkışı Ethernet portu ile sınırlandı.

Daha yeni cihazlar genellikle 1Gbps Ethernet kullanır ancak kontrol edin.

Özet

Powerline veya HomePlug Adaptör ağı, kabloları çalıştırmadan ev ağınızı genişletmenin ve hızlı ve güvenilir bir bağlantıya ihtiyaç duyan cihazları bağlamanın çok iyi bir yoludur .

Hızlar genellikle Wi-Fi’den çok daha iyidir ve çok daha güvenilirdir.

Kullanılan Kısaltmalar

PLC Güç Hattı Haberleşmesi

NMK Ağ Üyelik Anahtarı

AVLN – AV adaptörlerinin mantıksal ağı
